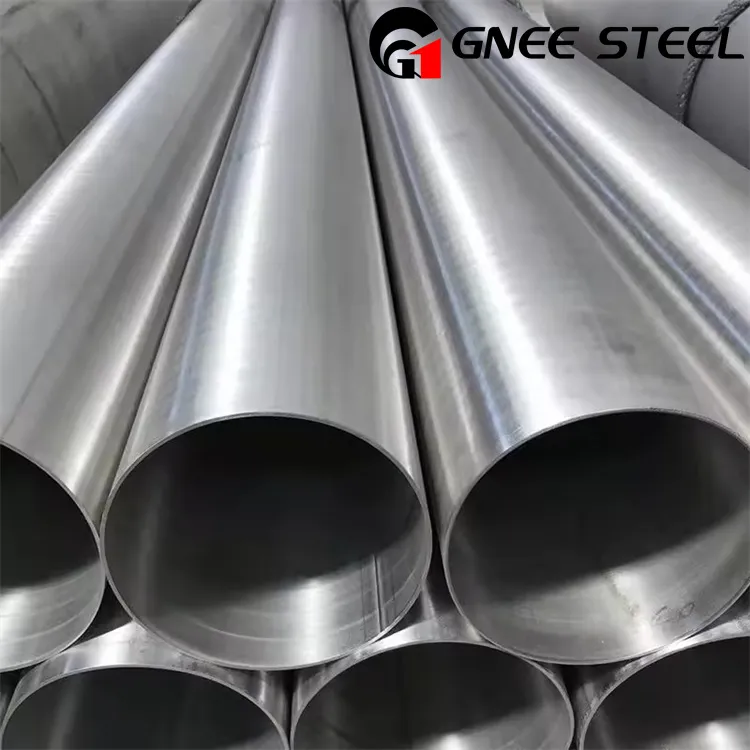

Austenitická trubice A312 TP316Ti
GNEE je jedním z předních výrobců, dodavatelů a vývozcůBezešvá trubka z nerezové oceli A312 TP316Ti, tyto produkty používají vysoce kvalitní materiály.
Trubka z nerezové oceli A312 TP316Ti, známá také jako trubka UNS S31635, má vyšší tečení, mez pevnosti a pevnost v tahu při vysokých teplotách. A austenitická ocelová trubka A312 TP316Ti není snadno ovlivněna senzibilizací při vysokých teplotách, i když je vystavena vysokým teplotám po dlouhou dobu.
Nerezová austenitická trubka A312 TP316Ti má dobré zpracovatelské a svařovací vlastnosti a lze ji plasticky deformovat zpracováním za tepla i za studena (jako je kování, válcování, protahování atd.). Používá se k výrobě vysoce pevných konstrukčních dílů odolných proti opotřebení.
Proveďte akciKontaktujte nás:sales@gneetube.com
ASTM A312 TP316Ti Austenitická bezešvá trubka Chemické složení
| Stupeň | C | Ni | Si | N | S | Mn | P | Cr | Mo | |
| SS 316Ti | min. | – | 10.0 | – | – | – | – | – | 16.0 | 2.00 |
| max. | 0.08 | 14.0 | 0.75 | 0.10 | 0.030 | 2.00 | 0.045 | 18.0 | 3.00 | |
Fyzikální vlastnosti austenitické trubky ASTM A312 TP316Ti Bezešvé
| Stupeň | Hustota (kg/m3) | Elastický modul (GPa) | Střední součinitel tepelné roztažnosti (µm/m/stupeň) | Tepelná vodivost (W/mK) | Měrné teplo 0-100 stupeň (J/kg.K) | Elektrický odpor (nΩ.m) | |||
|---|---|---|---|---|---|---|---|---|---|
| 0-100 stupeň | 0-315 stupeň | 0-538 stupeň | Na 100 stupňů | Na 500 stupňů | |||||
| 316Ti | 8000 | 193 | 15.9 | 16.2 | 17.5 | 16.3 | 21.5 | 500 | 740 |
Horká trubka A312 TP316Ti z nerezové oceli velkého průměru
Proč si vybrat nás
gnee má 14 linek na výrobu oceli, 10 zpracovatelských zařízení pro zpracování, ohýbání, lakování, tepelné zpracování, řezání, vrtání, úkosování, temperování, povrchovou úpravu, kompletní testovací zařízení a silnou technickou sílu. Roční výrobní kapacita je více než 60,000 tun.
Produkty společnosti Gnee
FAQ
1.One-Stop Solution
Máme tisíce celkových výrobních zkušeností, od surovin až po hotové výrobky.
2. Konkurenční cena
Nákup ve velkém měřítku, standardizovaný výrobní proces a efektivní řízení činí naši cenu konkurenceschopnou.
3. Rychlé odeslání
Dlouholeté zkušenosti s exportem nám umožňují přesněji kontrolovat dobu přepravy.
4. Kontrola kvality
Standardizovaný výrobní proces, komplexní systém řízení, profesionální testovací zařízení Speciální přizpůsobení materiálu.
