PodleAPI 5CTspecifikace, tloušťka je určena kombinacíVnější průměr (OD)aNominální hmotnost (lineární hmotnost)potrubí.
Máte naléhavé dotazy ohledně specifikací pláště API 5CT?Chatujte s produktovým specialistoupro okamžité odpovědi a odborné vedení.
Jak určit tloušťku pláště API
Tloušťka stěny se vypočítá na základě hustoty oceli a rozměrů trubky, aby byly splněny specifické požadavky na tlak:
Vyšší hmotnost=Silnější stěna:Pro stejný vnější průměr má "těžší" trubka silnější stěnu, což zvyšuje jejíOdolnost proti kolapsuaSíla roztržení.
Průměr driftu:Toto je kritické měření o něco menší než vnitřní průměr (ID). zaručuje, že trubkou může projít válcový trn určité velikosti.
Tabulka velikostí pláště API 5CT (běžné velikosti)
Níže je tabulka znázorňující nejčastěji používané velikosti pláště API, jejich hmotnosti a odpovídající tloušťky stěn.
| Vnější průměr (OD) | Nominální hmotnost | Tloušťka stěny | Vnitřní průměr (ID) | Průměr driftu |
| palce (mm) | lb/ft ( kg/m ) | palce (mm) | palce (mm) | palce (mm) |
| 4-1/2" (114.3) | 9.50 | 0.205 (5.21) | 4.090 (103.89) | 3.965 (100.71) |
| 11.60 | 0.250 (6.35) | 4.000 (101.60) | 3.875 (98.43) | |
| 13.50 | 0.290 (7.37) | 3.920 (99.57) | 3.795 (96.39) | |
| 5-1/2" (139.7) | 15.50 | 0.275 (6.98) | 4.950 (125.73) | 4.825 (122.56) |
| 17.00 | 0.304 (7.72) | 4.892 (124.26) | 4.767 (121.08) | |
| 20.00 | 0.361 (9.17) | 4.778 (121.36) | 4.653 (118.19) | |
| 7" (177.8) | 23.00 | 0.317 (8.05) | 6.366 (161.70) | 6.241 (158.52) |
| 26.00 | 0.362 (9.19) | 6.276 (159.41) | 6.151 (156.24) | |
| 32.00 | 0.453 (11.51) | 6.094 (154.79) | 5.969 (151.61) | |
| 9-5/8" (244.5) | 36.00 | 0.352 (8.94) | 8.921 (226.59) | 8.765 (222.63) |
| 40.00 | 0.395 (10.03) | 8.835 (224.41) | 8.679 (220.45) | |
| 47.00 | 0.472 (11.99) | 8.681 (220.50) | 8.525 (216.54) | |
| 13-3/8" (339.7) | 48.00 | 0.330 (8.38) | 12.715 (322.96) | 12.559 (319.00) |
| 54.50 | 0.380 (9.65) | 12.615 (320.42) | 12.459 (316.46) | |
| 68.00 | 0.480 (12.19) | 12.415 (315.34) | 12.259 (311.38) | |
| 20" (508.0) | 94.00 | 0.438 (11.13) | 19.124 (485.75) | 18.936 (480.97) |
| 133.00 | 0.635 (16.13) | 18.730 (475.74) | 18.542 (470.97) |
Nečekejte na výrobu. Skladem máme pouzdro 4-1/2" až 20" v různých tloušťkách stěny.Podívejte se na náš inventář připravený-k{1}}odeslání.
Výběr pouzdra podle typu
Volba tloušťky a velikosti závisí na tom, pro kterou část studny je plášť použit:
Pouzdro vodiče (20" - 30"):Obvykle nejtenčí vzhledem ke své velikosti; slouží k tomu, aby se zabránilo propadnutí horní části studny.
Povrchové pouzdro (13-3/8" - 20"):Chrání sladkovodní zóny a poskytuje základ pro BOP (Blowout Preventer).
Střední pouzdro (7" - 9-5/8"):Používá se v hlubších vrtech k izolaci vysokotlakých{0}}zón nebo nestabilních útvarů. Vyžaduje větší tloušťku stěny, aby se zabránilo zhroucení.
Produkční pouzdro (4-1/2" - 7"):Nejhlubší struna. Musí odolat nejvyšším vnitřním tlakům a často má nejtlustší stěny vzhledem ke svému průměru.
Důležité informace pro vás
Tolerance:API 5CT umožňuje toleranci tloušťky stěny (obvykle-12.5%). To znamená, že skutečná trubka může být o něco tenčí než jmenovitá tloušťka na grafu.
Vliv stupně:Zatímco "Tloušťka" poskytuje fyzickou sílu,Třída oceli (J55, K55, N80, P110) určuje chemickou sílu. Tenčí trubka P110 může být pevnější než tlustší trubka J55.
Spojka OD:Pamatujte, že spojka (připojovací kus) má větší průměr než tělo trubky, což je třeba vzít v úvahu při výpočtu vůle ve vrtu.
Linka na zpracování potrubí GNEE API 5CT OCTG

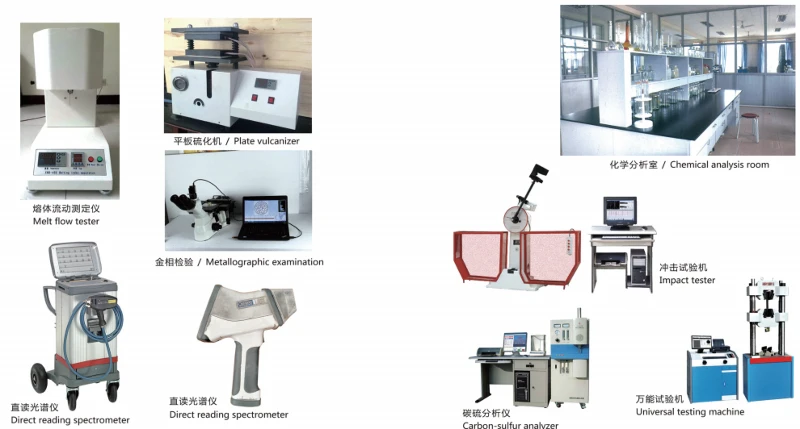

GNEE API 5CT testovací zařízení pouzder a hadiček
Certifikát plášťové trubky GNEE API 5CT
FAQ
Jaká je tolerance tloušťky stěny pro API 5CT?
Tolerance tloušťky stěny pro plášť a potrubí API 5CT je-12.5%.
To znamená:
Skutečná tloušťka stěny v žádném bodě nesmí být menší než87.5%jmenovité tloušťky stěny.
Obvykle existuježádné konkrétní plus (+)tolerance tloušťky, ale maximální tloušťka je účinně omezena tolerancí celkové hmotnosti trubky (obvykle +6.5 % pro jednotlivé délky).
Jaké jsou různé velikosti pouzder?
Velikosti pláště API 5CT jsou standardizovány jejichVnější průměr (OD). Obvykle se pohybují od4-1/2 palce až 20 palců.
Zde jsou nejběžnější velikosti kategorizované podle jejich použití ve studni:
Malé (produkční pouzdro): 4-1/2", 5", 5-1/2"
Střední (střední pouzdro): 7", 7-5/8", 9-5/8"
Velký (povrch/pouzdro vodiče): 13-3/8", 16", 20"
