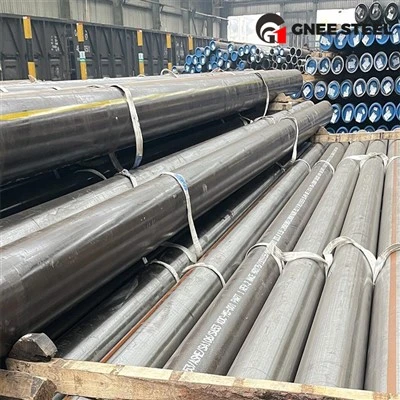

API 5L X65 PSL 2 potrubí potrubí
Trubky API 5L X65 PSL2jsou vysokopevnostní trubky z uhlíkové oceli vyrobené podle standardu API Spec 5L. Používají se především v ropném a zemním plynárenském průmyslu pro přepravu tekutin na dlouhé-vzdálenosti pod vysokým-tlakem. "X65" znamená minimální mez kluzu65 000 psi (450 MPa), zatímco označení „PSL2“ představuje přísnější úroveň specifikace produktu.
To zahrnuje povinné testování vrubové houževnatosti a přísnější limity chemického složení (jako je uhlíkový ekvivalent), aby byla zajištěna vynikající svařitelnost a bezpečnost v drsných prostředích, jako je vysokotlaký{0}}přenos, podmořská potrubí nebo kyselá služba.
Přísná shoda s nárazovými standardy PSL2.Klikněte sem a vyžádejte si vzorek MTR pro naši nejnovější šarži X65 PSL2.
Specifikace potrubí API 5L X65 PSL2
| Položka | Popis |
| Norma | API Spec 5L (46. vydání nebo novější) / ISO 3183 |
| Stupeň | X65 neboL450 |
| Úroveň specifikace produktu | PSL2 (povinný test dopadu) |
| Vnější průměr (OD) | 0,405" – 80" (10,3 mm – 2032 mm) |
| Typ výroby | Bezešvé (SMLS), LSAW, SSAW, ERW |
| Délka | Single Random (SRL), Double Random (DRL) nebo Fixed Length |
| Konec Dokončit | Zkosený konec (BE), hladký konec (PE), závit |
| Povlak | 3LPE, 3LPP, FBE, vnitřní epoxidová podšívka |
Chemické složení a mechanické vlastnosti
Chemické složení (Max % pro PSL2)
Poznámka: PSL2 prosazuje přísné limity uhlíkového ekvivalentu (CE), aby byla zajištěna vynikající svařitelnost v terénu.
| Stupeň | uhlík (C) | mangan (Mn) | fosfor (P) | síra (S) | křemík (Si) | Ostatní (V/Nb/Ti) |
| X65 PSL2 SMLS | 0.24 | 1.60 | 0.025 | 0.015 | 0.45 | Součet Menší nebo roven 0,15 |
| X65 PSL2 Svařovaný | 0.22 | 1.45 | 0.025 | 0.015 | 0.45 | Součet Menší nebo roven 0,15 |
Mechanické vlastnosti
| Vlastnictví | Hodnota (stupeň X65 / L450) |
| Mez kluzu | 450 - 600 MPa (65,300 - 87 000 psi) |
| Pevnost v tahu | 535 - 760 MPa (77,600 - 110, 200 psi) |
| Poměr výtěžnosti k tahu | Menší nebo rovno 0,93 (maximum) |
| Prodloužení | Na základě plochy průřezu- (vypočteno podle vzorce) |
| Energie nárazu (Charpy) | Povinné testování při 0 stupních (požadavek pro PSL2) |
Ekvivalentní třídy API 5L X65 PSL2
| Norma | Ekvivalentní stupeň |
| ISO 3183 | L450 |
| GB/T 9711 (Čína) | L450 |
| EN 10208-2 (Evropa) | L450NB / L450QB |
| CSA Z245.1 (Kanada) | Třída 448 |
| ASTM | Žádná přímá shoda(Vysoce-třídy jsou obvykle vytvářeny pouze pomocí API) |
Tabulka tloušťky stěny potrubí API 5L X65 PSL2 (mm)
Poznámka: Níže jsou uvedeny tloušťky pro běžné velikosti NPS podle ASME B36.10M.
| NPS | Vnější průměr (mm) | SCH 40 | SCH 80 | SCH 120 | SCH 160 |
| 4" | 114.3 | 6.02 | 8.56 | 11.13 | 13.49 |
| 8" | 219.1 | 8.18 | 12.70 | 18.26 | 23.01 |
| 12" | 323.8 | 10.31 | 17.48 | 25.40 | 33.32 |
| 18" | 457.0 | 14.27 | 23.83 | 34.93 | 45.24 |
| 24" | 610.0 | 17.48 | 30.96 | 46.02 | 59.54 |
Stav dodávky pro potrubí API 5L X65 PSL2
Podmínky dodávky určují mikrostrukturu a konečný výkon trubky. Kódy přípon pro trubky PSL2 označují proces tepelného zpracování:
| Kód přípony | Podmínka dodání | Popis procesu |
| R | Jak Rolled | Konečná ocelová trubka je ve stavu -válcovaného (nedoporučuje se pro X65 PSL2). |
| N | Normalizované | Normalizované nebo normalizační válcované pro dosažení jednotné velikosti zrna. |
| Q | Kalené a temperované | Zahřátý, kalený a poté temperovaný pro dosažení rovnováhy mezi pevností a houževnatostí (běžné pro SMLS). |
| M | Termomechanické válcované | TMCP (Thermomechanical Control Process) používaný k dosažení vlastností válcováním (běžné pro svařované). |
Továrna na potrubí API 5L X65 PSL2
Testovací zařízení pro ropovody a plynovody API 5L X65 PSL2
Bezešvé potrubní potrubí API 5L X65 PSL2 Certifikát
FAQ
Jaká je mez kluzu API 5L X65 PSL2
Mez kluzu zAPI 5L X65 PSL2je definován jako specifický rozsah, spíše než jen minimální hodnota. Protože se jedná o aPSL2(Product Specification Level 2) potrubí, norma prosazuje minimální i maximální limit, aby bylo zajištěno, že materiál není ani příliš slabý, ani příliš křehký.
Jaký je rozdíl mezi API 5L Grade X65 PSL1, PSL2 a kyselým potrubím
Zatímco všechny tři trubky sdílejí stejnou minimální mez kluzu65 000 psi (X65)se výrazně liší, pokud jde o standardy kvality, požadavky na testování a prostředí, se kterými si poradí.
| Funkce | X65 PSL1 | X65 PSL2 | X65 kyselá služba |
| Minimální výnos | 65 000 psi | 65 000 psi | 65 000 psi |
| Maximální výtěžek | Nespecifikováno | 87 000 psi | 87 000 psi |
| Dopadové testování | Není vyžadováno | Povinné | Povinné |
| Svar na opravu karoserie | Povoleno | Zakázáno | Zakázáno |
| Sledovatelnost | Základní | Plný | Plný |
| Testování koroze | Žádný | Žádný | HIC & SSC Povinné |
| Obsah síry | Norma | Nízký | Ultra-nízká (<0.002%) |
| Prostředí | Standardní (sladké) | Vysoký tlak / Studená | Kyselé (
H2SH2S ) / Žíravý |
