API 5L GR.B PSL 1 trubka z uhlíkové oceli

API 5L třída B PSL1 je široce používaná třída potrubí z uhlíkové oceli s minimální mezí kluzu 245 MPa a pevností v tahu 415 MPa. Tento článek popisuje jeho specifikace, chemické a mechanické požadavky, rozdíly mezi PSL1 a PSL2, formy produktů, aplikace, výrobu, testování a klíčové faktory, které by kupující měli vzít v úvahu při výběru trubky třídy B.
Odeslat dotaz
Chat teď
Představení produktu

API 5L třída B(Gr.B, psáno L245 v ISO 3183) je potrubní trubka z uhlíkové oceli se specifikovanou minimální mezí kluzu 245 MPa (35 500 psi) a minimální pevností v tahu 415 MPa (60 200 psi); PSL 1 je úroveň produktové specifikace, která stanoví tato minima a nestanovuje nad nimi žádný strop. Dodává se jako bezešvá, ERW, LSAW nebo HSAW/SSAW trubka od NPS 1/2 do 100 in, plánovaná od SCH 10 do XXS, hydrostaticky testovaná trubka po trubce, a je nejvíce skladovanou jakostí v rodině API 5L.

GNEE dodává trubky API 5L třídy B v PSL1 a PSL2, bezešvé, ERW, LSAW a HSAW/SSAW, s certifikáty EN 10204 3.1 pro frézování a na vyžádání s kontrolou třetí stranou.Zašlete svou velikost, formulář a cílový port pro cenovou nabídku.



Potrubí API 5L třídy B PSL1Specifikace

Rozsah dodávky pro potrubí API 5L třídy B PSL1. Rozměry mimo tyto rozsahy jsou uvedeny na vyžádání a dostupnost tloušťky stěny závisí na formě produktu.

API 5L Grade B Trubka PSL1 - rozsah dodávek
Položka Rozsah
Norma API Spec 5L (v souladu s ISO 3183) / GB/T 9711 / EN 10208-1 & -2
Stupeň Stupeň B - ekvivalentní L245
Úroveň specifikace PSL1 (PSL2 k dispozici ve stejné třídě)
Forma a velikost produktu Bezešvé: NPS 1/2–24 palce (21,3–610 mm)
ERW / HFW: NPS 1/2–24 palce (21,3–610 mm)
LSAW: NPS 16–48 palců (406–1 219 mm)
HSAW / SSAW: NPS 24–100 palců (610–2 540 mm)
Tloušťka stěny SCH 10 až XXS; 2,77–59,5 mm (0,109–2,34 palce)
Délka Jeden náhodný 5–7 m (16–24 stop); dvojité náhodné 11–13 m (36–42 stop); pevné délky do 12 m
Konce trubek Hladké, zkosené 30 stupňů ± 5 stupňů nebo závitové a spojené; plastové krytky nebo ocelové chrániče se zkosenými konci
Podmínka dodání Jako válcované, normalizované, normalizační válcované, normalizované a temperované; kaleno a temperováno po dohodě na bezešvé potrubí
Povrch a nátěr Holý, černý lak, olejovaný, žárově zinkovaný, FBE, 3LPE / 3LPP podle DIN 30670 nebo ISO 21809-1, černouhelný epoxid
Osvědčení EN 10204 3.1 certifikát frézovací zkoušky; Monogram API z licencovaných mlýnů; kontrola třetí stranou (SGS, BV, TÜV) na vyžádání



Chemické složení

Limity PSL1 pro trubky s tloušťkou stěny do 25 mm (0,984 palce). Bezešvé a svařované trubky jsou uvedeny samostatně - svařovaný sloupec je přísnější a zde se většina publikovaných přehledů třídy kazí.

Chemické složení API 5L třídy B PSL1 (max, % podle tepla a analýzy produktu)
Živel Bezešvé potrubí Svařovaná trubka Poznámka
uhlík (C) 0.28 0.26 Druhý základ manganového pravidla níže
mangan (Mn) 1.20 1.20 Může být zvýšena na 1,65, pokud se sníží uhlík
fosfor (P) 0.030 0.030 -
síra (S) 0.030 0.030 Dvojnásobek limitu PSL2 0,015
měď, nikl, chrom (každý) 0.50 0.50 Zbytkové prvky
molybden (Mo) 0.15 0.15 Zbytkový prvek
Niob + vanad (Nb + V) 0.06 0.06 Pokud není dohodnuto jinak
Nb + V + titan (Ti) 0.15 0.15 Pokud není dohodnuto jinak
bór (B) 0,001 zbytků 0,001 zbytků Není povoleno žádné záměrné přidávání
křemík (Si) Není určeno pro PSL1 PSL2 nastaví 0,40 % (R/N) nebo 0,45 % (Q/M)

Obchod mangan-uhlík.API 5L umožňuje zvýšení stropu manganu o 0,05 % na každých 0,01 % poklesu obsahu uhlíku pod specifikované maximum, až o 1,65 % v rozsahu L245–L360. Teplo na 0,23 % uhlíku v bezešvé trubce tedy může nést až 1,45 % manganu. Existuje pravidlo, aby si frézy udržely pevnost a zároveň zlepšily svařitelnost, a to je důvod, proč dva certifikáty pro stejnou třídu mohou vykazovat viditelně odlišné analýzy.



Mechanické vlastnosti

Požadavky na tah PSL1 jsou podlahy. Tabulka uvádí hodnoty PSL1 proti rozsahu PSL2 pro stejnou třídu, protože rozdíl je celým bodem úrovně specifikace.

Požadavky na tah API 5L třídy B (L245) - PSL1 Tabulka 6 a PSL2 Tabulka 7
Vlastnictví PSL1 PSL2
Mez kluzu, tělo trubky 245 MPa (35 500 psi) min
žádné maximum
245–450 MPa (35 500–65 300 psi)
max 495 MPa pro OD < 219,1 mm
Pevnost v tahu, tělo trubky 415 MPa (60 200 psi) min
žádné maximum
415–760 MPa (60 200–110 200 psi)
Pevnost v tahu, svarový šev 415 MPa (60 200 psi) min 415 MPa (60 200 psi) min
Poměr kluzu k tahu Neuvedeno Menší nebo rovno 0,93 pro vnější průměr > 323,9 mm (12,750 palce)
Prodloužení Vypočteno, viz níže Vypočteno, viz níže
Charpy V-zářez náraz Není vyžadováno Povinné; 27 J průměr při 0 stupních, pokud není dohodnuto jinak
Ekvivalent uhlíku Neuvedeno CEIIWMenší nebo rovno 0,43, pokud C > 0,12 %, nebo CEPCmMenší nebo rovno 0,25, pokud C Menší nebo rovno 0,12 %
Tvrdost Neuvedeno Není uvedeno, pokud není dohodnuta kyselá služba

Prodloužení není pevné číslo.API 5L vypočítá minimum ze zkušebního kusu, spíše než jej tabulkově: Af = C × Axc0.2 / U0.9, kde C je 1940 v jednotkách SI, Axcje použitelná plocha průřezu vzorku (130 mm² nebo 65 mm² pro kulaté vzorky; menší z 485 mm² a vypočtená plocha pro vzorky s plným průřezem a pásem) a U je specifikovaná minimální pevnost v tahu - 415 MPa pro třídu B. V závislosti na typu vzorku a tloušťce stěny se výsledek pohybuje mezi zhruba 2 % a 2 %. Každý dodavatel, který uvádí jednu hodnotu prodloužení pro každou velikost, uvádí typický výsledek, nikoli specifikaci.



PSL1 a PSL2 vedle sebe

Tyto dvě úrovně používají stejný název třídy a stejnou minimální sílu. Všechno ostatní se liší.

PSL1 versus PSL2 pro API 5L třídy B
Požadavek PSL1 PSL2 Co to znamená obchodně
uhlík (max) 0,28 bezešvé / 0,26 svařované 0,24 válcované a normalizované / 0,18 kalené a temperované / 0,22 termomechanické Nižší uhlík a limit CE činí kvalifikaci postupu svařování v terénu předvídatelnější
Síra (max.) 0.030 0.015 Čistší ocel, lepší rázová houževnatost a cesta ke kvalifikaci kyselých služeb
fosfor (max) 0.030 0.025 Mezní pro tuhost, relevantnější v chladném podnebí
Silikon (max) Neuvedeno 0.40 (R/N) / 0.45 (Q/M) Odstraňuje neznámou z deoxidační praxe
Mez kluzu 245 MPa min, ne max Rozsah 245–450 MPa Horní mez, což je to, co potřebuje konstrukce založená na deformaci a výpočty houževnatosti svaru
Poměr kluzu k tahu Neuvedeno Menší nebo rovno 0,93 nad 323,9 mm vnějšího průměru Zaručuje kapacitu deformace po vytažení na velkoprůměrových linkách
Dopadové zkoušky Není vyžadováno Povinné, obvykle průměr 27 J při 0 stupních Certifikovaná houževnatost pro nízké teploty a kritický provoz namísto předpokladu
Nedestruktivní testování NDT svaru dle dohody; hydrostatický test na každém potrubí NDT svaru povinné, navíc k hydrostatické zkoušce Detekce defektů je spíše požadavkem než možností frézování
Sledovatelnost Úroveň dávky Trubka po trubce Údaje o jednotlivých potrubích pro kontrolu a evidenci majetku třetí stranou
Relativní náklady Základní linie Vyšší - extra testy, přísnější chemie, více dokumentace Kupte si PSL2 z nějakého důvodu a důvod napište do specifikace





Výběr třídy a formy produktu

Dvě rozhodnutí, obvykle učiněná ve špatném pořadí. Forma by se měla řídit průměrem a provozem, pak třída by měla odpovídat návrhovému tlaku.

Žebřík třídy API 5L PSL1 - specifikovaná minimální mez kluzu
Stupeň ISO 3183 Min. výtěžnost Min. pevnost v tahu Kam se to hodí
třída B L245 245 MPa (35 500 psi) 415 MPa (60 200 psi) Sběrné linky, rozvody, voda, stavební, obecná užitná - druh zboží
X42 L290 290 MPa (42 100 psi) 415 MPa (60 200 psi) Jeden krok nahoru v tlaku bez úplného skoku ze stupně; běžné ve středotlakých vedeních
X52 L360 360 MPa (52 200 psi) 460 MPa (66 700 psi) Přenos terénem v mírných tlakových rozsazích; ztenčuje zeď proti stupni B
X60 L415 415 MPa (60 200 psi) 520 MPa (75 400 psi) Přepravní linky, kde úspora tonáže ospravedlňuje vyšší cenu
X70 L485 485 MPa (70 300 psi) 570 MPa (82 700 psi) Vysokotlaký přenos na dlouhé vzdálenosti, běžně pouze PSL2

Argument tlaku je Barlowův: P=2St/D, takže vyšší mez kluzu S umožňuje tenčí stěnu t při stejném konstrukčním tlaku a průměru D. Třída B si zachovává nejtlustší stěnu z pěti, a proto je řada třídy B těžší – ale také si zachovává nejnižší cenu za tunu, nejkratší kvalifikaci svařovacího postupu a na většině trhů nejkratší dodací lhůtu. Na krátkém nebo nízkotlakém vedení obvykle vítězí stupeň B na celkové ceně. Na 200 km přenosové lince X52 nebo X60 obvykle vítězí o více než 15 % materiálových nákladů. Srovnání patří do fáze návrhu; po válcování trubky jde o změnu objednávky.

Výběr formy produktu pro potrubí třídy B
Formulář Rozsah velikostí Vyberte si kdy
Bezešvé (SMLS) NPS 1/2–24 palce (21,3–610 mm) Vysoká integrita, žádný svar, jednotná stěna a soustřednost; maloprůměrové vysokotlaké a přístrojové-přilehlé práce
ERW / HFW NPS 1/2–24 palce (21,3–610 mm) Distribuční sítě, inženýrské sítě a konstrukční vedení, kde dominují náklady a dostupnost ze skladu
LSAW (UOE / JCOE) NPS 16–48 palců (406–1 219 mm) Linky s velkým průměrem, kde je preferován jeden podélný šev pro kontrolu a obvodové svařování
HSAW / SSAW NPS 24–100 palců (610–2 540 mm) Velmi velký průměr, nízkotlaká hlavní potrubí, vodní a kalová potrubí; HSAW a SSAW jsou stejný produkt pod různými obchodními názvy



Výhody a výhody

Šest bodů, v pořadí, které se obvykle objeví na rozhodnutí o nákupu.

Nejnižší náklady na tunu v rodině API 5L.Třída B se vyrábí z obyčejné uhlík-manganové oceli s širokou chemickou šířkou, takže je to nejlevnější třída, která vám stále poskytuje systém rozměrové tolerance API 5L (OD ±0,75 %, tloušťka stěny +15 % / −12,5 %) spíše než komerční toleranci potrubí.

Chemie, která svařuje standardními postupy.Uhlík je omezen na 0,28 % pro bezešvé a 0,26 % pro svařované trubky, mangan na 1,20 % a PSL1 neukládá žádný limit uhlíkového ekvivalentu – ne proto, že by svařitelnost byla nekontrolovatelná, ale proto, že na této úrovni pevnosti tomu tak být nemusí. Většina obvodových svarů probíhá bez předehřívání při normální tloušťce stěny.

Hloubka skladu.Stupeň B je stupeň, který většina mlýnů běží nepřetržitě. SCH 40, SCH 80, STD a XS v NPS 1/2 až 24 palců jsou běžně dostupné ze skladu v Číně a v Houstonu, Rotterdamu a Singapuru, což zkracuje dodací lhůty pro opravy a práce na malých projektech.

Bezproblémová volba v celém rozsahu malých průměrů.Pokud služba nepotřebuje žádný svar nebo těsnější stejnoměrnost stěny, stupeň B je k dispozici bezešvý od NPS 1/2 do NPS 24, aniž by se musel posouvat o stupeň výš.

Cesta upgradu, která zachovává stupeň.Pokud projekt později potřebuje houževnatost nebo pevnostní strop, PSL2 je k dispozici ve stejné kvalitě se čtyřmi dodacími podmínkami - BR jako válcovaný, BN normalizovaný, BQ kalený a temperovaný, BM termomechanický - takže se výkresy mění na úrovni specifikace, ne na materiálu.

Široká akceptace certifikátů.Potrubí třídy B je běžně dodáváno s certifikáty o zkoušce válcovací stolice EN 10204 3.1 a může nést monogram API z licencované válcovny, která splňuje většinu požadavků na dokumentaci EPC a utilit.



Aplikace

Stupeň B se nachází na dně žebříku pevnosti API 5L a přesně tam je většina najetých kilometrů potrubí. Jeho role je definována tlakem, nikoli průmyslem.



Ropné a plynové sběrné a průtokové linky

Polní linky, které shromažďují těžbu z ústí vrtů a přesouvají ji do zpracovatelského zařízení nebo hlavní linky, pracují při mírném tlaku na krátké vzdálenosti, kde nižší pevnost třídy B není omezujícím faktorem – velikost linky a kapacita čerpadla nebo kompresoru ano. PSL1 Grade B je standardní ekonomickou volbou pro sladké (H₂S-free) služby na těchto linkách v bezproblémové formě až do NPS 24.



Distribuční sítě zemního plynu

Městské a průmyslové rozvody běží na zlomek přenosového tlaku, takže tloušťka stěny je často nastavena manipulací a přídavkem na korozi spíše než namáháním obruče. To je důvod, proč v tomto segmentu dominuje třída B: nákup X52 pro rozvod 4 barů zvyšuje náklady, aniž by se přidávaly schopnosti. Standardní rozvrhy - SCH 40 a SCH 80 - jsou běžně skladem, nikoli na objednávku.



Přenos vody, vstřikování vody a zavlažování

Surová voda, chladicí voda, vstřikovací linky vyrobené vody a likvidační linky používají třídu B ve svařované i bezešvé formě, často s vnitřním nebo vnějším povlakem. Tam, kde jsou přítomny chloridy, sírany nebo bludný proud, se konverzace specifikace přesouvá od třídy oceli k obložení a přídavku na tloušťku stěny, což je důvod, proč se stejná třída objevuje ve velmi odlišných korozních prostředích.



Zasaďte a zpracujte potrubí uvnitř linie plotu

Rafinérie, chemické závody a elektrárny používají třídu B pro služby v oblasti energetiky, chlazení, požární vody a nízkorizikových procesů. Zde si povšimněte hranice: v těchto závodech je řídícím dokumentem obvykle ASME B31.3 spíše než kód potrubí a potrubí je často objednáváno s dvojitou certifikací podle ASTM A106 Grade B, takže jedna skladová položka pokrývá jak vysokoteplotní procesní služby, tak obecné inženýrské práce.



Stavební a stavební servis

Piloty, základové podpěry, propustky, portály a lešení používají trubky třídy B jako konstrukční část. V této povinnosti je trubka vybrána spíše pro její rozměry a svařitelnost než pro tlakovou izolaci a přejímací zkouškou, na které záleží, je zkouška tahem a ohybem, nikoli hydrostatická zkouška.



Jak se vyrábí potrubí API 5L třídy B

Výroba oceli.Roztavené železo se převádí a leguje do řádové chemie – uhlík, mangan, fosfor a síra drží v mezích PSL1 – a odlévá se do plátů pro svařované trubky nebo kulatých sochorů pro bezešvé.

Tváření.Bezešvé: Sochory jsou proraženy a válcovány na trnovém mlýnu nebo kolíkovém mlýnu, aby vytvořily dutou skořepinu. Svařované: cívka je vytvarována do válce s okraji připravenými pro šev.

Svařování a dimenzování.Trubka ERW/HFW je svařena vysokofrekvenčním odporem s oříznutým svarem; Trubky LSAW a SSAW jsou svařeny uvnitř i vně pod tavidlem. Všechny formy jsou pak dimenzovány a narovnány na objednaný průměr.

Tepelné zpracování.Trubka je dodávána jako válcovaná, normalizovaná nebo normalizační válcovaná, podle dodacích podmínek na objednávce. Podmínka je součástí specifikace, nikoli preference mlýna.

Řezání a konečná úprava.Trubka je nařezána na jednoduchou náhodnou, dvojitou náhodnou nebo pevnou délku, poté je dokončena s hladkým koncem, zkosená pod úhlem 30 stupňů ± 5 stupňů nebo závitová a spojená.

Testování.Chemická analýza na teplo, tahová zkouška na šarži, hydrostatická zkouška každé trubky, zkoušky zploštění a ohybu svařované trubky a nedestruktivní kontrola svaru podle specifikace.

Nátěry, značení a dokumentace.Příprava povrchu a nátěr podle specifikace, označení vzoru třídy a čísla tavby a vystavení osvědčení o zkoušce mlýna proti číslům tavby.



Kontrola kvality a testování

Testování PSL1 je reálné, ale záleží na dělbě práce: mlýn prokazuje chemii a pevnost a kupující ověřuje rozměry a dokumentaci. Zde je to, co každý test ve skutečnosti stanoví.

Testy API 5L Grade B PSL1 a co dokazují
Test Frekvence Co to dokazuje Požadavek PSL1
Chemický rozbor Na teplo a na produkt Ocel je v mezích třídy B, včetně obchodu s manganem a uhlíkem Povinné
Zkouška tahem Na testovací jednotku (šarže) Mez kluzu a pevnosti v tahu splňují 245 / 415 MPa; prodloužení splňuje vypočítané minimum Povinné
Hydrostatický test Každá trubka Trubka udržuje tlak, aniž by unikala: P=2St/D, napětí v obruči se bere jako 60 % SMYS pro třídu B, pokud není dohodnut vyšší tlak Povinné (doba výdrže větší nebo rovna 5 s; 10 s běžná pro velký průměr)
Test zploštění Na zkušební jednotku, svařovaná trubka Tažnost svarového švu a linie spoje Povinné pro ERW / HFW
Ohybový test Na zkušební jednotku, svařovaná trubka Celistvost svaru na větších průměrech Povinné tam, kde je uvedeno
Nedestruktivní testování Svar, dle dohody Detekce vad švu, které hydrostatická zkouška nedokáže otevřít Jak bylo dohodnuto pro PSL1; povinné pro PSL2
Náraz (Charpy V-zářez) - Houževnatost při návrhové teplotě Není vyžadováno – v případě potřeby zadejte PSL2
Rozměrová kontrola Průběžné / vzorkování Vnější průměr v rozmezí ±0,75 %, tloušťka stěny v rozmezí +15 % / −12,5 % Povinné
HIC / SSC Za projekt Odolnost vůči kyselému provozu podle NACE TM0284 / TM0177 Neplatí pro PSL1; vyžaduje chemii PSL2

Kontroly, které stojí za to provést sami, jsou rychlé: změřte vnější průměr a tloušťku stěny v několika bodech na vzorkové trubce, potvrďte třídu šablony a číslo tepla podle certifikátu EN 10204 3.1, zkontrolujte zkosené konce, zda nejsou poškozeny a vrtání, zda nemají vady povlaku, a potvrďte, že záznamy o hydrostatické zkoušce pokrývají dodané množství. Inspekce třetí stranou před odesláním je nejlevnější způsob, jak uzavřít mezeru v dokumentaci, protože trubka je stále na dvoře mlýna, kde je možný opakovaný test.



Vyhlídky na budoucí rozvoj

Šest vývojových trendů utváří způsob, jakým se nakupuje potrubí třídy B, a pohybují se opačnými směry – některé posouvají tento stupeň směrem ke komoditnímu statusu, jiné jej posouvají směrem k PSL2.

API Spec 5L 47. vydání.Vydáno 2. června 2026 a platné od 1. července 2027, nahrazuje aktuální vydání pro objednávky zadané po tomto datu. Projekty, které se změnou překračují, by nyní měly opravit edici certifikace v objednávce a zkontrolovat, zda je požadovaný balíček dokumentace napsán se starší edicí.

Transport CO₂ a mísení vodíku.Potrubí pro zachycování uhlíku a sítě vodíkových směsí specifikují houževnatost a těsné chemické složení, takže přistávají spíše na PSL2 než na PSL1 i při pevnosti třídy B. Stupeň zůstává; úroveň specifikace stoupá.

Dvojí a trojí certifikace jako standardní praxe.Kupující stále více chtějí jednu skladovou položku, která pokrývá API 5L, ASTM A106 a ASTM A53. To zužuje přijatelné manganové pásmo a tlačí mlýny, aby udržovaly těsnější tepla, což se projevuje spíše v době realizace než v ceně.

Specifikace povlaku přecházejí na ISO 21809.Třívrstvý polyethylen podle DIN 30670 je na mnoha trzích stále standardem, ale projektové specifikace stále častěji citují ISO 21809-1, která stanoví vyšší minimální tloušťky pro stejnou službu. Povlak je nyní specifikován stejně přesně jako ocel.

Digitální dokumentace úrovně tepla.Datové balíčky „pipe-by-pipe“ a elektronické MTC se stávají požadavkem na utilitní a EPC práce, což zvýhodňuje PSL2 a tlačí dodavatele PSL1 ke zlepšení sledovatelnosti šarží.

Nákup řízený hmotností.Vzhledem k tomu, že nákladní doprava má větší podíl na nákladech na vykládku, kupující znovu provádějí srovnání třídy B versus X52 a akceptují vyšší třídy, aby snížili tonáž – kompromis se nyní spíše počítá, než předpokládá.

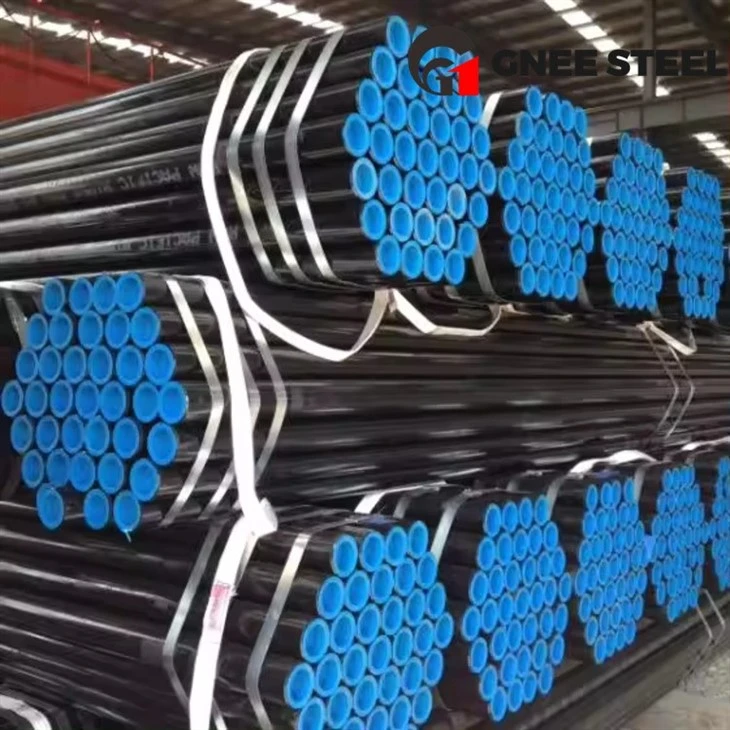

API 5L GR.B PSL 1 ocelová Trubka

API 5L GR.B PSL 1 Carbon Steel Pipe

Proč koupit potrubí API 5L třídy B od GNEE

Obě úrovně specifikace, obě cesty.Bezešvé a svařované potrubí třídy B v PSL1 a PSL2, takže úroveň specifikace je přizpůsobena službě spíše než tomu, co je na podlaze.

Dokumentace, která obstojí.EN 10204 3.1 certifikáty o zkoušce mlýnů vydané podle tepelných čísel, s dostupnými trubkami s monogramem API od licencovaných závodů a na vyžádání před odesláním zajištěna kontrola třetí stranou SGS, BV nebo TÜV.

Velikosti, které odpovídají rozvrhu, ne brožuře.NPS 1/2 palce až 100 palce napříč bezešvými, ERW/HFW, LSAW a HSAW/SSAW, v SCH 10 až XXS, řezané na jednoduchou náhodnou, dvojitou náhodnou nebo pevnou délku a dokončené podle vašich požadavků.

Povlak a konečná úprava v jedné zakázce.Černý lak, FBE, 3LPE podle DIN 30670 nebo ISO 21809-1 a žárové zinkování, se zkosenými konci, závitem a spojkou nebo plastovou a ocelovou ochranou konců.

Technická kontrola před vydáním objednávky.S dotazem zašlete servisní podmínky a my vám sdělíme, zda je pro něj PSL1 špatná úroveň - tato konverzace je levnější před rolováním než po dodání.



Návštěva zákazníka Gnee

customer



FAQ

Co je potrubí API 5L třídy B PSL1?

Trubka z uhlíkové oceli podle API Spec 5L s minimální mezí kluzu 245 MPa (35 500 psi) a minimální pevností v tahu 415 MPa (60 200 psi). PSL1 nastavuje pouze minimální hodnoty - žádná maximální výtěžnost, žádný limit poměru kluzu k tahu a žádný povinný Charpy test. Ekvivalent ISO 3183 je L245.



Je API 5L Grade B 241 MPa nebo 245 MPa?

Tabulka 6 API 5L udává 245 MPa (35 500 psi). Hodnota 241 MPa (35 000 psi) je hodnota ASTM A106 a A53 Grade B a objevuje se ve starších vydáních API. Citace 245 MPa na objednávku API 5L; použijte 241 MPa, když je trubka zakoupena podle ASTM A106 nebo A53, nebo když platí obě normy najednou.



Jaký je rozdíl mezi PSL1 a PSL2 pro třídu B?

Třída a její minimální pevnost jsou totožné. PSL2 přidává maximální výtěžnost 450 MPa, těsnější chemické složení (C 0,24 % proti 0,28 % bezešvých, S 0,015 % proti 0,030 %), limit uhlíkového ekvivalentu 0,43, strop poměru mezi výtěžnosti a pevnosti 0,93 nad vnějším průměrem 323,9 mm, povinné testování rázů a sledovatelnost potrubí



Lze trubku PSL1 třídy B použít v kyselém provozu H₂S?

Ne na samotné specifikaci PSL1. Síra až do 0,030 % podporuje inkluze sulfidu manganu, které jsou primárním iniciačním místem pro praskání vyvolané vodíkem, a PSL1 nestanoví žádný uhlíkový ekvivalent, tvrdost ani požadavky na rázovou houževnatost. Sour service vyžaduje chemii PSL2 s kvalifikací podle NACE MR0175 / ISO 15156, plus testování HIC podle NACE TM0284 a testování SSC podle NACE TM0177.



Existuje maximální mez kluzu pro PSL1 třídy B?

Č. PSL1 nastavuje podlahu 245 MPa a žádný strop, takže vydatnost potrubí vysoko nad minimem je stále vyhovující. Pokud konstrukce vyžaduje maximální výtěžnost nebo mez pevnosti v tahu – konstrukce založená na deformaci, houževnatost obvodového svaru, práce na moři – specifikujte PSL2, kde je strop 450 MPa a limit poměru je 0,93 nad 323,9 mm vnějšího průměru.



Mám si objednat bezešvé potrubí nebo potrubí ERW třídy B?

Bezešvé pro vysokou integritu a vysokotlaké práce až do NPS 24, protože zde není žádný svar a stěna je jednotná. ERW/HFW pro rozvody, inženýrské sítě a stavební vedení ve stejném rozsahu průměrů, kde je to levnější cesta. Nad NPS 24 je na výběr mezi LSAW (16–48 palců) a HSAW/SSAW (24–100 palců).



Může být potrubí třídy B duálně certifikováno podle ASTM A106 a A53?

Ano, a je to běžné u bezešvé trubky - ale chemie musí splňovat všechny tři normy současně. A106 stupeň B vyžaduje uhlík maximálně 0,30 %, mangan 0,29–1,06 % a křemík minimálně 0,10 %, zatímco API 5L PSL1 povoluje uhlík 0,28 % a mangan 1,20 %. Uveďte kombinaci certifikátů v dotazu, aby se mlýn mohl roztavit na křižovatku.



Co potřebuji poskytnout pro cenovou nabídku?

Úroveň specifikace, forma produktu, vnější průměr a tloušťka stěny nebo plán, množství, typ délky, konečná úprava, dodací podmínky, nátěr, certifikát a požadavky na kontrolu třetí stranou, teplota nárazové zkoušky v případě PSL2 a cílový port. Tři nejčastěji chybějící položky jsou úroveň specifikace, dodací podmínky a požadavek nárazové zkoušky.



Potřebujete pro projekt potrubí API 5L třídy B PSL1?

Pošlete úroveň specifikace produktu, formu produktu, velikost, množství, povrchovou úpravu a cílový port spolu s podmínkami služby, pokud linka přenáší mokrou H₂S nebo pracuje pod 0 stupňů. Náš technický tým potvrdí, zda je PSL1 správná úroveň pro clo a vrátí nabídku s dodací lhůtou do 24 hodin.Kontaktujte GNEE ještě dnes.



Závěr

Trubka z uhlíkové oceli API 5L třídy B PSL1 je jakost komodity se specifickým a omezeným příslibem: minimální výtěžnost 245 MPa (35 500 psi), minimální pevnost v tahu 415 MPa (60 200 psi), uhlíková koncovka na 0,28 % u bezešvých a 0,26 % u svařovaných trubek, které se snadno svařují standardními postupy, a chemické vlastnosti Je to správná koupě pro sběrná potrubí, rozvody plynu, vodovody, inženýrské sítě a stavební práce, kde je tlak mírný a obsluha příjemná. Je to špatný nákup všude tam, kde certifikát musí prokazovat nízkoteplotní houževnatost, maximální výtěžnost, poměr výtěžnosti k pevnosti v tahu nebo odolnost vůči mokrému H₂S – tyto povinnosti patří PSL2 a náklady na následné zjištění jsou válcované a potažené zakázky, které nelze použít. V dotazu uveďte úroveň, formu a dodací podmínky a potrubí, které obdržíte, bude odpovídat linii, kterou stavíte.
