API 5L Gr B potrubí

API 5L Grade B (API 5L Gr B) je potrubní ocel, která vyhovuje normám American Petroleum Institute (API) a je vhodná pro potrubí přepravující kapaliny a plyny, jako je ropa a zemní plyn.
Odeslat dotaz
Chat teď
Představení produktu

Základní definice API 5L Gr B potrubí

API Spec 5L řídí ocelové potrubí pro přenosové potrubí kapalin pro běžnou dopravu. Třída "Gr B" se týká třídy uhlíkové oceli s aminimální mez kluzu (SMYS) 245 MPa (35 500 psi), vyšší pevnost než API 5L třídy A. Dvě základní úrovně specifikace produktu (PSL1, PSL2) definují přísné rozdíly v chemických limitech, mechanickém testování, nedestruktivní kontrole a vhodnosti pro servis.

Standardní kód: API Spec 5L 47. vydání (2026 nejnovější vydání)

Značka ekvivalentu ISO: L245

Účel základního návrhu: Pobřežní a pobřežní ropa, zemní plyn, rafinovaná paliva a vyrobené vodní přepravní potrubí

Vyloučená aplikace: Potrubí vysokoteplotního kotle (místo toho použijte ASTM A106 Gr B) a obecné nízkotlaké konstrukční potrubí (ASTM A53 Gr B)



API 5L potrubí třídy B Chemické složení



Stupeň

Chemické složení

Potrubí API 5L třídy B PSL1

C

Mn

P

S

V

Nb

Ti

0.16

0.45

1.65

0.020

0.010

0.07

0.05

0.04



Mechanické vlastnosti potrubí třídy B API 5L



Stupeň

Přípustný poměr meze kluzu

Mez kluzu MPa (min)

Pevnost v tahu MPa

% prodloužení (min)

Potrubí API 5l třídy B

Menší nebo rovno 0,85

290

420 - 540

23



API 5L Gr B Vlastnosti materiálu



Tolerance rozměrů

Tolerance OD

Tolerance WT

A, B

X42 ~ X70

D<60.3mm

+0.41/-0,40 mm

D<73mm

+20%/-12.5%

D<73mm

+15%/-12.5%

D>=60.3 mm

+0.75/-0,40 mm

D>=73 mm

+15%/-12.5%

D>=73 mm

+15%/-12.5%



Potrubí API 5L třídy B



API 5L Grade B Seamless Steel Pipes



Kritická klasifikace: PSL1 vs PSL2 API 5L Gr B potrubí

Největší technický rozdíl pro API 5L Gr B spočívá v PSL1 (základní standard) a PSL2 (vylepšený přísný standard). PSL2 je povinný pro chladné klima, vysokotlaké, hustě osídlené nebezpečné zóny a kyselá potrubí H₂S.



PSL1 Grade B (General Service)

PSL1 splňuje minimální základní požadavky pro běžná potrubí s nízkým rizikem, s volnými chemickými limity, volitelným částečným NDT a bez povinných zkoušek houževnatosti.

Chemická pravidla: Vyšší max. uhlík, fosfor a síra; žádná povinná kontrola uhlíkového ekvivalentu (CE).

Mechanická pravidla: Specifikována pouze minimální kluznost a pevnost v tahu, žádné horní meze pevnosti

Rozsah testování: Hydrostatická zkouška na trubku, odběr vzorků svaru NDT, vizuální a rozměrová kontrola

Povolené konce trubek: Hladké, závitové, zvlněné, speciální spojovací konce

Použitelná výroba: Všechny svařovací procesy SMLS, ERW, LSAW, SSAW, LFW



PSL2 Grade B (High Specification Critical Service)

PSL2 ukládá přísnou, nesmlouvavou kontrolu nad čistotou oceli, houževnatostí a úplnou kontrolou se čtyřmi standardizovanými příponami dodacích podmínek: BR, BN, BQ, BM.

Přísné chemické limity: Nižší C, ultranízké P & S; Uhlíkový ekvivalent (CEIIW nebo CEpcm), vypočtený v souladu s požadavky API Spec 5L, musí vyhovovat specifikovaným limitům.

Dvojité mechanické meze: Rozsah meze kluzu 245–450 MPa, pevnost v tahu 415–655 MPa; maximální poměr kluzu k pevnosti v tahu Menší nebo roven 0,93

Povinná destruktivní zkouška: Povinná rázová zkouška Charpyho V-Notch (CVN) při stanovených zkušebních teplotách

Úplný požadavek NDT: 100% ultrazvuková / radiografická kontrola těla trubky a všech svarů



Vysvětlení přípony stavu dodávky PSL2

Přípona Mark Celé jméno Aplikační scénář
BR / L245R Srolované Obecné středotlaké potrubí PSL2
BN / L245N Normalizované Obecná potrubí studené oblasti, vyvážená houževnatost
BQ / L245Q Kalené a temperované Sour H₂S servis, vysokotlaká kritická vedení (vyžadováno NACE MR0175)
BM / L245M Termomechanické válcované Pouze svařovaná trubka PSL2 HFW/ERW



Čtyři hlavní typy výroby API 5L Gr B potrubí

Bezešvé potrubí SMLS: Propíchnutý masivní ocelový blok, nulový svar. Preferuje se pro vysokotlaká potrubí malého středního průměru. Rozsah velikostí: 13,7 mm – 1200 mm OD

ERW/HFW elektrická odporově svařovaná trubka: Válcovaná ocelová cívka tvarovaná a vysokofrekvenčně svařovaná, nákladově efektivní pro střednětlaké projekty. Rozsah velikostí: 21,3 mm – 660 mm OD

LSAW Podélné svařování pod tavidlem (JCOE/UOE): Silnostěnná trubka velkého průměru pro vysokotlaká potrubí. Rozsah velikostí: 355,6 mm – 1500 mm OD

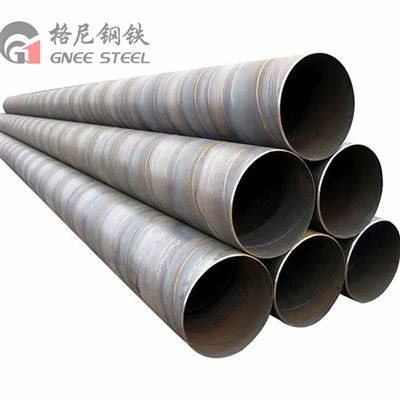

SSAW/SAWH spirálově svařovaná trubka pod tavidlem: Přenosové vedení s ultra velkým průměrem, vhodné pro nízkotlaké i vysokotlaké provozy. Rozsah velikostí: 219,1 mm – 3500 mm OD



Standardní velikost a možnosti povrchové úpravy

Rozsah rozměrů

Vnější průměr: 0,405 palce (10,3 mm) až 84 palců (2134 mm), zakázková nadrozměrná SSAW až 3500 mm OD

Plány tloušťky stěny: SCH 10, SCH 40, STD, XS, SCH 80, SCH 100, SCH 160, XXS extra těžké

Formáty délky: SRL jednoduchá náhodná délka, DRL dvojitá náhodná délka, pevná 20 stop / 40 stop, vlastní řez na délku 5–12 metrů



Dostupné antikorozní nátěry

Černý lak, žárově pozinkovaný, jednovrstvý FBE, 3LPE / 3PE, 3LPP, HDPE, antikorozní olej, nátěr na beton (CWC)



Hlavní oblasti použití potrubí API 5L Gr B

Primární autorizovaná služba (priorita návrhu)

Pobřežní a pobřežní těžba ropy/plynu a dálkové ropovody

Nízkotlaké procesní potrubí rafinérie a spojovací potrubí ventilových stanic

Městské a průmyslové velkoobjemové vstřikovací / vodovodní rozvody vody

Vhodné pro určité projekty přepravy CO₂, pokud je to specifikováno příslušným konstrukčním předpisem a požadavky projektu.



Sekundární omezená služba (pouze nekritické projekty)

Základové piloty a dočasné konstrukční podpory

Kabelový plášť / trubka pro podzemní vedení inženýrských sítí

Obecná vedení pro přenos odpadních vod (nejprve ověřte chemickou kompatibilitu vody)

Důležité upozornění: API 5L Gr B není navrženo jako materiál hlavního tělesa tlakové nádoby.



Ekvivalentní materiálové normy (nezaměnitelné)

Standardní systém Ekvivalentní stupeň Rozdíl v designu jádra
API 5L Gr B (L245) Potrubí pro přenos oleje/plynu
ASTM / ASME A106 Gr B / SA106 Gr B Pouze bezešvé trubky pro vysokoteplotní páru a kotle
ASTM A53 Gr B Obecné nízkotlaké kapalinové a konstrukční potrubí
ISO 3183 L245 Globální jednotné značení potrubí odpovídající API 5L Gr B
GB/T 9711 L245 Ekvivalent čínského národního standardního potrubního potrubí

Poznámka: Některé bezešvé trubky mohou být certifikovány jak podle API 5L třídy B, tak podle ASTM A106 třídy B, za předpokladu, že jsou splněny všechny příslušné požadavky obou specifikací.



Balíček povinných kontrol a dokumentace

Seznam kontrol PSL1

Kompletní hydrostatický test na jednu délku potrubí

Vzorkování ultrazvukových / radiografických NDT pro svary

Plně vizuální kontrola povrchové a rozměrové tolerance

Osvědčení o zkoušce mlýna EN 10204 Typ 3.1



Seznam kontrol PSL2 (úplná přísná kontrola)

100% hydrostatický tlakový test potrubí

100% UT / RT nedestruktivní testování karoserie a všech svarů

Dávkový Charpy V-Notch CVN nárazová zkouška při specifikované nízké teplotě

Zkoušky tvrdosti, pokud to vyžaduje příslušná specifikace materiálu nebo požadavky na kyselé služby.

Přesné ověření vnějšího průměru, tloušťky stěny, kruhovitosti a hmotnosti

Kompletní tepelná sledovatelnost, jediné jedinečné značení potrubí

Testovací certifikát mlýna EN 10204 Typ 3.1 (Typ 3.2 je k dispozici na žádost kupujícího)



Certifikát potrubí API 5L

API 5L line pipe certificate

Získejte potrubí API 5L třídy B s certifikací API 5L, zkušebními certifikáty mlýnů, kontrolou třetí strany a konkurenčními továrními cenami.Pošlete svůj RFQ hned teď.



Dodavatel potrubí API 5L

API 5L Line pipe supplier


GNEE Pipe se zúčastnila výstavy NECC

Gnee Group participated in the NECC exhibition​


Potrubí API 5L Zákazník

API 5L Grade B Carbon Steel Seamless Pipe



Továrna na potrubí API 5L​

API 5L line pipe factory

Velké zásoby, vlastní velikosti a globální doprava k dispozici.Vyžádejte si plán doručení a nabídku ještě dnes.


Ocelová trubka API 5L Balení a doprava

API 5L steel pipe packaging and shipping



FAQ

Q1: K čemu se API 5L Gr B Pipe používá?

A1: Jedná se o základní potrubí z uhlíkové oceli pro potrubí na pevninu, ropu na moři, zemní plyn, rafinovaný produkt a vyráběné potrubí pro přenos vody. Podporuje také projekty dodávek komunální vody a CCUS dopravy oxidu uhličitého v rámci API Spec 5L 47th Edition. Není určeno pro potrubí vysokoteplotních kotlů nebo kritické nosné prvky konstrukce.



Q2: Jaký je hlavní rozdíl mezi PSL1 a PSL2 API 5L Gr B?

A2: PSL1 je základní třída pro běžná potrubí s nízkým rizikem s volnými chemickými limity, volitelným NDT a bez rázové zkoušky. PSL2 je vylepšená vysoce kvalitní třída s přísnější kontrolou C/P/S, povinnými limity uhlíkového ekvivalentu, plným 100% NDT, povinným nízkoteplotním rázovým testem CVN, omezenými konci trubek a dvojitými horními/spodními mezemi mechanické pevnosti pro seizmické/napěťové konstrukce potrubí.



Q3: Lze použít standardní potrubí API 5L Gr B pro kyselý provoz H₂S?

A3: Standardní API 5L třídy B není automaticky kvalifikováno pro kyselou službu. Potrubí obsahující sirovodík (H₂S) vyžaduje materiály vyrobené a testované v souladu s požadavky na kyselý provoz podle API Spec 5L (kde je to relevantní) a NACE MR0175 / ISO 15156, včetně přísnějších kontrol tvrdosti, chemického složení a odolnosti proti praskání sulfidovým napětím (SSC).



Q4: Je API 5L Gr B identický s ASTM A106 Gr B?

A4: Sdílejí podobnou minimální mez kluzu (245 MPa), ale nejsou zaměnitelné. ASTM A106 Gr B je výhradně pro vysokoteplotní parní, kotelní a rafinérské tepelné potrubí, omezené na bezproblémovou výrobu. API 5L Gr B je určen pro potrubí pro přenos kapalin na dlouhé vzdálenosti, podporuje bezproblémové a vícesvařované výrobní procesy. Některé trubky mohou mít duální certifikaci pro oba standardy na žádost klienta.



Otázka 5: Proč zvolit API 5L Gr B místo ocelí vyšších tříd X42 / X52?

A5: Tři hlavní výhody: 1) Nižší obsah uhlíku poskytuje vynikající svařitelnost v terénu, minimální požadavek na předehřívání pro většinu stavebních podmínek; 2) Plná globální skladová dostupnost s kompletním pokrytím velikosti plánu, krátká dodací lhůta; 3) Nejnižší náklady na suroviny a výrobu v rámci celé řady oceli třídy API 5L, plně splňující požadavky na tlak pro standardní projekty potrubí se středním nízkým rizikem.



Q6: Jaké typy konců potrubí jsou povoleny pro PSL2 třídy B?

A6: Pro potrubí PSL2 API 5L Gr B jsou povoleny pouze hladké konce (zkosené nebo ploché hladké). Závitové konce, rozpěrné konce a speciální konce spojek jsou přísně zakázány podle bezpečnostních předpisů API Spec 5L 47th Edition.



Q7: Jaký je nejnovější oficiální standard pro potrubí API 5L Gr B?

A7: Aktuální aktivní globální standard jeAPI Spec 5L 47. vydání,která aktualizuje pravidla pro kontrolu svařování, přidává vyhrazená ustanovení o potrubí CO₂ a zpřísňuje limity nečistot v kyselém servisním materiálu ve srovnání se starším 46. vydáním.
